有機熱載體爐係列

燃油、氣、甲醇有機熱載體爐

  • 規格型號:20——600大卡
  • 熱效率:92%
  • 適用燃料:燃油、氣、甲醇
  • 應用範圍:化工、油脂、石化、紡織、印染、塑料、橡膠、纖維、碳素、建築、水泥、瀝青、金屬、木材加工、造紙印刷等
有機熱載體爐是一種新型的特種鍋爐又稱導熱油爐,具有低壓、高溫工作特性,其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱,且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱。有機...
15238755588

產品介紹

有機熱載體爐是一種新型的特種鍋爐又稱導熱油爐,具有低壓、高溫工作特性,其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱,且 不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱。有機熱載體爐一般以煤、油、汽為燃料,以導熱油為 介質,利用熱油循環油泵強製介質進行液相循環,將熱能輸送給用熱設備後再返回加熱爐重新加熱,具有在低的壓力下獲得高的工作溫度,並且能對介質運 行進行高精密控製工作。係統熱利用率高,運行維修方便,是一種安全、*效、節能的理想供熱設備。

產品優勢


1、液相循環供熱,無冷凝排放熱損失,供熱係統熱效率高。

2、獲得低壓高溫熱介質,調節方便,供熱均勻,可以滿足*確的工藝溫度。

3、工作介質受熱及放熱和溫度升降對體積的變化,在係統內有補償技術措施。

4、循環供熱前有嚴格控製工作介質內空氣、水分及其他低揮發物含量的技術措施。

5、大直徑燃燒室:鍋爐燃燒室由大直徑盤管組成,燃料燃燒空間足,燃燒有效,熱效率高。

6、佳盤管設計:爐體內、外螺旋盤管采用多頭、小管徑鋼管製成,盤管的熱膨脹性能好、應力低、安*。

7、佳流程設計:煙氣三回程,介質流經內外盤管,流速均(jun1)勻,運行安全、穩定。

8、出力足:受熱麵布置合理,麵積大,傳熱效果好,效率高、出力穩定充足。

9、多功能安全防爆裝置:爐體尾部設有與爐膛連通的防爆裝置,泄放燃料在爐膛中發生劇烈爆燃時,sh瞬間產生的高能量,能自動複位,同時具有觀火視鏡和檢修通道的功能作用,利用運行中燃燒火焰的調整,爐膛檢查、維護方便。

10、y煙箱密封獨特:爐蓋采用整體結構,多級迷宮式密封,密封工藝和材料特製,壓縮性好,有效隔阻煙氣的泄露,可重複使用。

11、自動控製措施完善:出油溫度控製*確,介質溫度、壓力及超煙設置多重控製保護,確保運行安*。

12、自動控製水平成熟:鍋爐控製器采用西門子/德力西電器元件,性能。具有液晶顯示中英文菜單型,人機對話遠程控製的觸摸屏型。


產品參數

數據型號參數 YY(Q)W-300Y(Q)(25) YY(Q)W-350Y(Q)(35) YY(Q)W-600Y(Q)(50) YY(Q)W-900Y(Q)(75) YY(Q)W-1200Y(Q)(100) YY(Q)W-1500Y(Q)(125) YY(Q)W-1800Y(Q)(150) YY(Q)W-2400Y(Q)(200) YY(Q)W-3000Y(Q)(250) YY(Q)W-3500Y(Q)(300) YY(Q)W-4000Y(Q)(350) YY(Q)W-4600Y(Q)(400) YY(Q)W-6000Y(Q)(500) YY(Q)W-7100Y(Q)(600)
額定熱功率KW 300 350 600 900 1200 1500 1800 2400 3000 3500 4100 4800 6000 7100
熱效率% ≥90
設計工作壓力MPa 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1
介質高溫度℃ 320
爐內容油量m3 0.21 0.25 0.28 0.44 0.7 1.0 1.48 2.2 3.5 4.7 5.7 7.2 8.5 9.5
循環油量m3/h 40 40 60 80 100 100 150 200 200 250 250 250 300 300
配管連接口徑DN 100 100 100 100 125 125 125 150 150 200 200 200 250 250
全套係統裝機容量KW 17 17 27 40 40 42 45 70 70 85 85 85 100 100

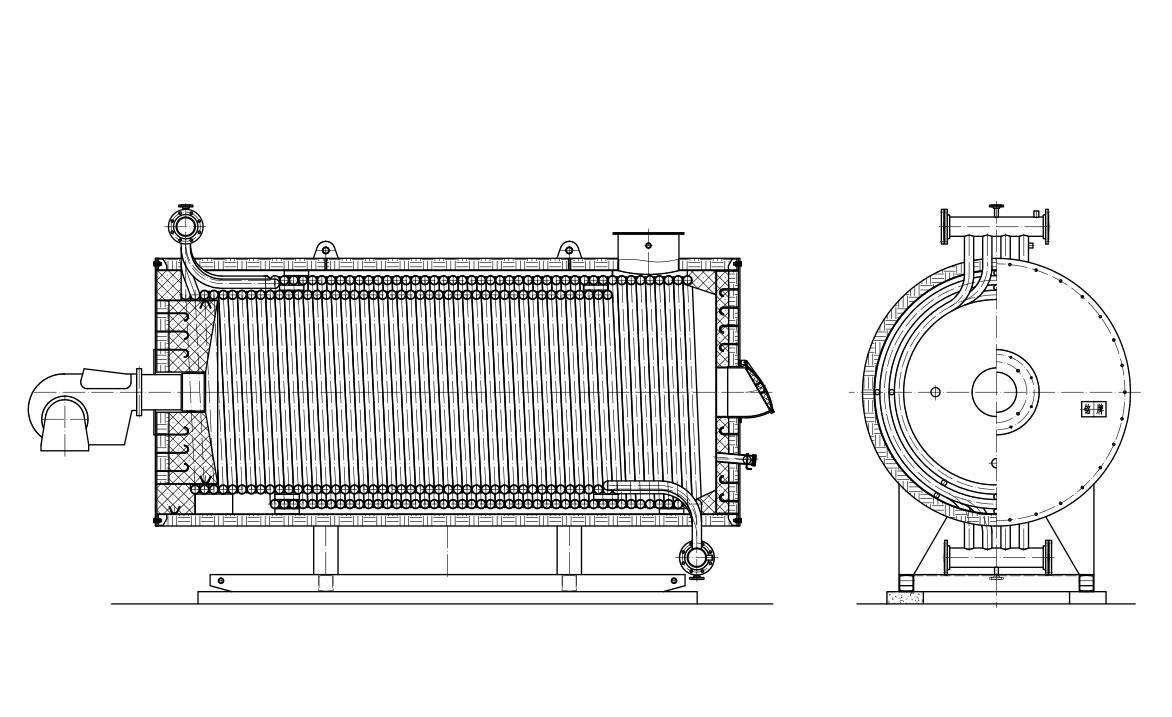

外型尺寸mm A 1016 1016 1216 1416 1716 1716 2000 2000 2320 2500 2520 3080 3220 3400
L1 2050 2350 3050 3290 3300 3900 4400 5100 5300 6000 6200 6400 8000 8400
L2 2650 3000 3550 3800 4065 4665 4900 5900 6200 6900 7200 7400 9000 9400
L3 300 300 250 250 300 300 350 350 350 400 400 450 450 450
L4 500 500 350 370 600 620 400 650 700 700 700 750 750 750
H1 900 900900 1000 1350 1350 1500 1500 1700 1700 1700 1800 2000 2400 2600
H2 750 750 920 1010 1100 1100 1200 1300 1450 1450 1550 1760 1800 1852
H3 700 700 820 930 1100 1050 1250 1200 1400 1400 1500 1700 1800 1900
H4 650 650 810 900 950 950 1100 1100 1300 1300 1400 1600 1800 1890
設備總重Kg 1750 1950 3580 4290 4900 5450 6550 11400 14600 16600 25000 28200 30760 35340
基本尺寸mm 890 1190 1750 1770 2000 2470 2620 3700 3900 4600 4820 5000 6600 7000
1150 1450 2000 2100 2300 2750 3450 4000 4200 4900 5100 5300 6900 7300
700 700 720 880 1150 1150 1120 1300 1500 1500 1600 1800 2200 2400
1100 1100 900 1100 1550 1510 1600 1700 1900 1900 2000 2200 2600 2500
450 450 450 450 450 450 450 450 450 450 450 450 450 450
